       Las características de los productos pueden ser modificadas por el fabricante sin previo aviso

  Portátiles VHF Marina Abajo a la cabecera

  Icom
IC-M25 Azul Marino
Blanco perla
Gris plateado
Código: IC-M25#25
IC-M25#15
IC-M25#05
  IC-M25

Descripción: Esbelto, ligero, color personal y con altas prestaciones es como se presenta el nuevo portátil de VHF marino. Impermeable IPX7, flotante con luz de flash cuando cae al agua y una pantalla LCD de un 30% mayor que el IC-M23. Incorpora batería de litio-ión de 1.500 mAh que es carga con conector tipo USB como los móviles. Tiene la posibilidad de utilizar micro-altavoz externo y hacer una selección de canales favoritos para uso más profesional.

Banda VHF Marina, canales internacionales
Potencia 1W - 5W aprox.
Sensibilidad (12dB SINAD) -0,25µV típica ( al umbral)
Estanqueidad IPX7
Potencia de audio interno: 550 mW @ 12 Ω típica (10% distorsión)
Externo: 300 mW @ 4 Ω típica (10% distorsión)
Peso aprox. 220g con FA-SC59V y MB-133
Tamaño 134,2 x 56,6 x 30,5 mm
Durada en funcionamiento 11 horas (5%TX-5%RX-90%Stb)

No está hecho para funcionar debajo del agua
Accesorios incluidos (pueden variar según la versión)
Batería Cargador (carga en 3horas) Antena Colgador
interna
BC-217SE
FA-SC59V
MB-133
      Cordón de mano
Accesorios opcionales
Cargador Micrófono Antena Colgador
BC-217SE
HM-213
FA-SC59V
MB-133

Folleto
IC-M25
Nº homologación
52.0125

Al agua Flota y hace Luces
IPX-7 & flota
Imagen de Accesorios
Accesorio


Icom
IC-M37E   Código:   IC-M37
  IC-M37E



Folleto
IC-M37

Nº homologación
52.0139


Imagen de Accesorios
Accesorio

Descripción: Un paso a delante desde el IC-M35, un equipo fácil de agarrar, potente en transmisión y en sonido de recepción, más tiempo de funcionamiento con la carga de la batería, almacena los últimos 5 canales usados a fin de recuperarles fácilmente y flota a la vez que enciene flashes de luz para poderle localizar y recuperarlo; con estanqueidad y protección al polvo IP57; aviso de batería baja; se le puede conectar microaltavoz.


Banda VHF Marina, canales internacionales
Potencia 1W - 6W con batería / 1W con pilas
Sensibilidad (20dB SINAD) -4dBµV típica
Potencia de sonido
(con 10% de distorsión)
700 mW altavoz interno, @8 Ω
200 mW auriculares, @ 4Ω
Estanqueidad y polvo IP57
Peso aprox. 293g con BP-296, antena y MB-133
Tamaño 59,7 x 38,7 x 140,5 mm, sin los salientes
Durada en funcionamiento >12 horas (5%TX-5%RX-90%Stb) con la batería BP-296

No está hecho para funcionar bajo el agua
Accesorios incluidos (puede variar según la versión)
Batería Cargador Antena Colgadores
BP-296
BC-217SA
FA-SC59V
MB-133

BC-235
  Cordón de mano
Accesorios opcionales
Baterías Micrófono Colgadordor
BP-297 (porta-piles)
HM-213
MB-133



  Icom
IC-M73 IC-M73PLUS Códigos:  IC-M73#04 IC-M73

IC-M73

Descripción: Transceptor portátil de gama alta, esbelto, elegante, potente y con prestaciones profesionales: con grabación de llamada, tecnología de cancelación del ruido ambiente, reforzador de los graves del sonido tanto en recepción como en transmisión, hasta 6W en transmisión y audio potente, 700 mW en recepción y estanco IPX8; Gran contraste i amplia visión de la pantalla LCD. Otras funciones son: AquaQuake™, Doble y triple vigilancia, indicador de 4 niveles de batería. Se subministra con cargador rápido y de mechero, se le puede añadir micrófono estanco.

Qué tiene de más la versión Plus:

  • Cancelador de ruido mediante DSP
  • Grabación de la voz de la última llamada
  • Refuerzo de los graves
Banda VHF Marina, canals internacionales
Potencia 1W - 3W - 6W
Sensibilidad (20dB SINAD) 0,22µV típica
Potencia de audio 0,7 W altavoz interno; 0,35W altavoz externo ( @ 10% distorsión y 8 Ω)
Estanqueidad IPX8
Peso aprox. 320 g   con BP-245N + FA-SC64V + MB-103
Tamaño 52,5 x 30 x 125 mm (sin incluir salientes)
  No está hecho para funcionar bajo el agua
Accesorios incluidos (puede variar según la versión)
Batería Cargador rápido Antena Colgadores
BP-245N
BC-123SE
FA-S64V
MB-103

BC-210
  Cordón de mano
Accesorios opcionales
Batería Cargador rápido Cargador múltiple Colgadores Antena
BP-245N
BC-123SE(para 220Vca) o
BC-197 + AD-129 +
MB-86
FA-S64V
Micròfon
CP-25H  (para 12Vcc) o
BC-157S o
MB-103
FA-SC59V
HM-202 (IPX7)
OPC-515L  (para 12Vcc) +
OPC-656
MB-96N

HM-167 (IPX8)
BC-210

MB-96F



Standar
Plus
Folleto
IC-M73

Nº homologación
52.0119

Principales prestaciones

Accesorios
Accesorios


Icom
IC-M85E   Código:  IC-M85

IC-M85

Descripción: Transceptor portátil de VHF compacto, ligero y robusto, homologado para marina y profesional terrestre con hasta 100 canales programables, 0,7 W de potencia de audio, secrafonía incorporada. Funciones incluidas de hombre caído, MOB, trabajador solitario y VOX.

Bandas

VHF Marino: canales internacionales
Terrestre: 136-174MHz (PMR: 25; 12,5 KHz)

Canales PMR 100 canales con CTCSS y DTCS
Potencia 1W - 3W - 5W
Sensibilidad (20dB SINAD) marina: -4dBµV típica; PMR: -4dBµV @25KHz; -2dBµV @12,5KHz
Estanqueidad IP67
Peso aprox. 246g con BP-290, FA-SC58 y MBB-3
Tamaño 56 x 29 x 92 mm (con BP-290)
Duración en funcionamiento 14 horas aprox.(5%TX-5%RX-90%Stb) con la batería BP-290
  No está hecho para funcionar debajo del agua
Accesorios incluídos (puede variar según la versión)
Batería Cargador rápido Antena Colgadores
BP-290
BC-227
FA-SC58V
MBB-3

BC-123SE
  Cordón de mano

Accesorios opcionales
Batería Cargadores Micrófonos Fundas
BP-290
Inteligentes
HM-222 (IP68)
LC-187
Porta-pilas
BC-225
HM-236 (IP67)
LC-188
BP-291
Rápido
HM-163MC de corbata
Colgadores
Adaptadores
BC-219N
Auriculares
MBB-3
AD-118
BC-227
SP-26 SP-28 (HM-163MC)
MB-96N
AD-135
BC-226 + BC-228 = BC-226/228 kit SP-27 SP-29 SP-40 (HM-222/AD-135)
MB-96FL
Cables Cargadores 12V Múltiple EH-15B SP-32 (tubo)
MB-136
CP-23L per BC-219N ó BC-227
BC-214 +
HS-94
MB-96F
OPC-515L BC-219N, BC-225 ó BC-227; BC-157S ó OPC-656 +
HS-95
Antena
AD-132N x 6
HS-97
FA-SC58V
Software
RS-BC225




Folleto
IC-M85E

Nº homo-
logación
52.0131
Accesorios
Accesorios




 Vean también IC-M87ATEX (ATEX)

  Fijos VHF Marina Abajo Arriba


Icom
IC-M330G negro IC-M330GE#35

IC-M330GE:
IC-M330/G/GE ▪ VHF fijo y compacto; ▪ Pantalla matricial intuitiva y de fácil lectura; ▪ Selectivo en la recepción y gran claridad de audio: ▪ DSC clase D ▪ GPS interno (en la versión G) y antena externa incluida en el suministro; ▪ Función de limpieza del altavoz AquaQuake ™ ; ▪ Con la calidad y fiabilidad de fabricación japonesa.
Banda: VHF Marino, canales internacionales DSC: Clase D
Potencia: 25W - 1W Sensibilidad (20dB SINAD): -5dBµV típica
Alimentación: 13,8 Vcc (10,8 ~15,6Vcc) Consumo (máx.): RX: 1A; TX: 5 A
Estanqueidad: IPX7, excepto cables Potencia audio >2W @ 10% distorsión sobre 4 Ω
Peso aprox.: 730 g Tamaño 156,5 × 66,5 × 110,1 mm

NMEA in: NMEA183: RMC, GGA, GNS, GLL, VTG
NMEA out: RMC, GSA, GSV DSC, DSE
Accesorios
UX-241 Antena de GPS

Folleto
IC-M330E/G

Nº homologación
IC-M330GE:     54.0134
Medidas IC-M330E/G


  Icom
IC-M400BB (VHF en Caja Negra + una Estación) código:  IC-M400BB

Estaciones suplementarias
códigos:
Negra:HM-195GB
Blanca:HM-195GW

IC-M400BB
IC-M400BB
IC-M410BB
IC-M410BB + 1 HM-195GB
IC-M510BB
IC-M510BB + 2 HM-195GB
IC-M410BB (VHF en Caja Negra + hasta 2 Estaciones) código:  IC-M410BB


IC-M510BB (VHF en Caixa Negra + fins a 3 Estacions) código:  IC-M510BB



Descripción: Transceptores de VHF marinos compuestos por el transmisor-receptor en caja negra y una unidad de control remoto con todas las funcionalidades de radio y DSC clase D ampliable a 2 o 3 estaciones según el modelo. Son unos VHF ideales cuando hay poco espacio en la bitácora o sólo se quiere tener todo el control junto a la rueda del timón. Con el nuevo menú intuitivo de Icom, la tecnología de cancelación activa del ruido de alrededor, salida para megafonía y bocina, NMEA 183, y NMEA2000 en los modelos superiores, compatible con el MarineCommander y con el MA-500TR el IC-M400BB o con el MA-510TR los otros modelos, función AquaQuake y estanqueidad IPX7 en ambos, las unidades de control y las cajas negras.

Característica:
IC-M400BB
IC-M410BB
IC-M510BB
Banda:
VHF Marina, canales internacionales
DSC:
Clase D
Potencia:
25W - 1W (@ 13,8Vcc)
Sensibilidad (20dB SINAD):
-5dBµV típica
canales: < -2 dBµ ; DSC: -7 dBµ
Alimentación:
13,8 Vcc (10,8 ~15,6Vcc)
Consum (máx.) Amps.:
RX: 3,5 ; TX: 5,5
RX:1,5/4,0(*); TX:5,5
RX:1,5/4,5(*); TX:5,5
Estanqueidad:
IPX7, excepto cables
Potencia audio:
@ 10% distorsión sobre 4 Ω
Altavoz ext.: >10W
HM-195: >2W
>13W
>2W
Peso aprox. Caja negra:
Unidad remota:
830 g
400 g
870g
400g
890g
400g
Tamaño
sin salientes
Caja negra:
Unidad remota:
216 x 125 x 79 mm
144 x 67,5 x 37 mm
216 x 113 x 79 mm
144 x 67,5 x 37 mm
(*) con un HM-195 / con los máximos de HM-195

Accesorios incluidos (puede variar según la versión)
• Cable de alimentación • 1HM-195GB/GW: CommandMic ™ Arandela conector bañera Colgador Commandmic
OPC-1540: Cable del Commandmic, 6,1 m Tapa conector tornillos

Accesorios opcionales
OPC-1541: Cable prolongador Commandmic HM-195GB: CommandMic ™ en negro
SP-37: Bocina megafonía HM-195GW: CommandMic ™ en blanco




equipos en caja negra

Folletos
IC-M400BB IC-M410BB/IC-M510BB
IC-M400BBIC-M410/M510BB

Nº homologación
IC-M400BB     54.0090
IC-M410BB     54.0183
IC-M510BB     54.0182

Prestaciones esenciales
Imagen del Accesorio
Accesorios

Tabla Comparativa
Función         /        Modelo: IC-M400BB IC-M410BB IC-M510BB
Estaciones CommandMic ™:
sólo 1 hasta 2 hasta 3
Función Intercomunicador:
No Sí,
(una a una o una a todas)
Clase DSC:
D D D
Receptor de AIS:
No No
GPS integrado:
(verisiones Europeas)
Cancelador de ruido:
Grabador/Reproductor de voz:
No No
Interfaces NMEA:
NMEA0183 NMEA2000
NMEA0183-HS
NMEA2000
NMEA0183-HS
Bocina Rx y Sirena:
Sí (1 vía) Sí (1 vía) Sí (1 vía)

  Icom
IC-M423G Código: IC-M423G#25 [negro] IC-M423G#35 [blanco]
IC-M423G#25PAK3[negro, 2ªest. blanca] IC-M423GE#45[negro, 2ªest. negra]

IC-M423G

Navegación por el menú / segunda estación combinación con el AIS

Descripción: Emisor / Receptor de VHF marino con DSC clase D y GPS interno, con pantalla matricial, estanco, teclado para navegar sobre el menú, alto nivel de sonido en recepción y supresor del ruido ambiente en transmisión, con la función AquaQuake para limpiar el altavoz de sal, compatible con el MarineCommander™ y con el AIS MA-510TR, con posibilidad de conectar una segunda estación, el COMMANDMIC™, y de hacer megafonía y de interfono entre las estaciones, principal y segunda, vigilancia Dual y Triple, NMEA 183. Conectándolo con el MA-510TR permite hacer llamadas selectivas individuales sin tener que entrar el nº de MMSI.


Banda VHF Marina, canales internacionales DSC Clase D
Potencia 25W - 1W (@ 13,8Vcc) Sensibilidad FM(20dB SINAD) -5 dBµV típica
Potencia de Audio >10 W @ 10% distorsión sobre 4 ohmios Sensibilidad DSC (1%BER) -4 dBµV típica
Alimentación 13,8 Vcc (10,8~15,6Vcc) Consumo (máx.) RX:5,0 A (con bocina); TX:5,5 A
Estanqueidad IPX7 Margen térmico desde -20ºC hasta +60ºC
Peso aprox. 1,2 Kg Tamaño 180 x 82 x 119,9 mm excluidos salientes

NMEA: (entrada/ salida) :  NMEA183 : RMC, GGA, GNS, GLL, DSC, DSE

Accesorios incluidos (puede variar según la versión)
Cable de alimentación Soporte en 'U' Palomillas Colgador de micrófono
Cable NMEA Micrófono: HM-205B
Accesorios opcionales
Segunda estación Cable extensión 2ª estación AIS clase B Para empotrar
HM-195GB(con 6,1 m cable,colgador y base fijación del conector) OPC-1541 MA-510TR MB-132
HM-195GW
(con 6,1 m cable,colgador y base fijación del conector)
Micrófono
  HM-205B
Folleto
IC-M423

Nº homologación
IC-M423G: 54.0107
Prestaciones superiores

Imagen de Accesorios
Accesorios



  Icom
IC-M510 código:   IC-M510#15 IC-M510#25

IC-M510
Pantallas y Prestaciones IC-M510

Imagen de Accesorios
Accesorio

Descripción: VHF marino con DSC clase D y con receptor de AIS integrado opcional

  • Pantalla LCD TFT de color con visibilidad de 180º,
  • Modo nocturno y menús e iconos que facilitan el acceso.
  • Dos versiones: con receptor de AIS incorporado o sin, pero que puede reproducir los blancos AIS de un receptor AIS externo; Permite hacer llamadas individuales a los barcos visibles como blancos AIS.
  • Pantalla de navegación con la del VHF para guiar-le hasta 100 waypoints de destino grabados
  • Con red inhalámbrica Wi-Fi (WLAN) se pueden conectar hasta 3 dispositivos para interfonia i segunda estación de radio
  • o también usar coma segundas estaciones HM-195GB ; HM-195GW; HM-229B; HM-229W; o micrófono remoto HM-205RB
  • Equipo con poca profundidad que facilita el empotrado o montaje sobre soporte en "U".
  • Conexiones: NMEA0183*, Commandmic™, Micrófono remoto, antena, altavoz externo, alimentación, Antena GPS (GNSS), toma de tierra
  • Dimensiones
Cancelación automática del ruido, GPS integrado antena externa opcional UX-241, Estanco IP68; Función de alarma de niebla*; secrafonía con la opcional UT-112A, Incluye los canales de 4 dígitos, la función AquaQuake™ para prevenir la suciedad en el altavoz.
* Para obtener NMEA2000 y alarma de niebla es necesario el interfaz CT-M500


Banda VHF Marino, canales internacionales DSC Clase D, ch 70: 156,525 MHz
    AIS (*0) RX: 161,975 y 162,025 MHz
Potencia 25W - 1W (@ 13,8Vcc) Sensibilidad FM(20dB SINAD) -5 dBµV típica
Potencia de Audio >15 W @ 10% distorsión sobre 4 ohmios Sensibilidad DSC (1%BER) -1 dBµV típica
Alimentación 13,8 Vcc (10,8~15,6Vcc) Consumo (máx.) RX:4,0 A (con HM-195 y audio máximo); TX:5,0 A
Estanqueidad IP68 Margen térmico desde -20ºC hasta +60ºC
Peso aprox. 750 gr. Tamaño 175 x 110 x 71,2 mm excluídos salientes
*0 disponible sólo en algunas versiones
Accesorios inclu&iacte;dos (puede variar según la versión)
Cable de alimentación Kit de soporte de montaje Micrófono de mano: HM-205RB Colgador micrófono
Accesorios opcionales
Segundas estaciones y micrófono Cables
HM-195GB *1 HM-195GW *1 HM-205RB
Micrófono de mano
OPC-1541
para los Commandmic
HM-229B *1 HM-229W *1 RS-M500 *2 OPC-1000
para el HM-205RB
Interfaz NMEA2K y bocina Tapa protectora Kit de piezas para empotrar
CT-M500
MBZ-1 MBF-7
Secrafonía Bocina / Megafonía Antena de GPS
UT-112A SP-37 UX-241
*1 con 6,1 m cable, colgador y base fijación del conector;
*2 requiere el interfaz CT-M500;


Folleto
IC-M510

Nº homologación
54.0176

Prestacions
    2ª estación HM-195 (opcional)
Accesorio


Icom

IC-M605 EURO VHF clase D Código:   IC-M605
  IC-M605 VHF clase D avanzado con diversidad y flexibilidad de controles y prestaciones superiores. Puede llevar hasta 3 controles remotos: cabezal RC-M600 y/o CommandmicTM HM-229B/W. Pantalla de 4,3" TFT color de alta resolución y amplio ángulo de visión; Receptor de AIS integrado; con tecnología de cancelación activa del ruido; Interfaz intuitiva con botones grandes y assignados por el software del equipo; grabación de 2 minutos de la última llamada; secráfono opcional; NMEA 0183 y NMEA2000; Audio claro y fuerte; GPS con GNSS integrado; Megafonía, interfonía y 4 patrones de sirena-niebla de 30W;
Soporta los canales de 4 dígitos efectivos desde el 1 de enero del 2017

Folleto
IC-M605Euro
Nº homologación
54.0127
Mejores prestaciones IC-M605


Imatge d'Accessoris
Accessori

________________________
Controles remotos Opcionales
RC-M600 HM-229B/W
RC-M600 HM-229B

Banda VHF Marina, canales internacionales, 2 i 4 dígitos DSC Clase D, ch 70
AIS RX: 161,975 y 162,025 MHz
Potencia 25W - 1W (@ 13,8Vcc) Sensibilidad FM(20dB SINAD) -5 dBµV típica
Potencia de Audio >15 W @ 10% distorsión sobre 4 ohmios Sensibilidad DSC (1%BER) -3 dBµV típica
Alimentación 13,8 Vcc (10,8~15,6Vcc) Consumo (máx.) RX:8,0 A (con máx. audio); TX:6,0 A (25W)
Estanqueidad IPX8 Margen térmico desde -20ºC hasta +60ºC
Peso aprox. 1510 gr Tamaño 274 x 114 x 148,25 mm

NMEA2000 y NMEA0183: RMC, GGA, GNS, GLL i VTG
  convierte datos GPS de NMEA0183 a NMEA2000
Accesorios incluídos (puede variar según la versión)
Micro-altavoz: HM-205RB
Antena GPS, GNSS: UX-241
Colgador del micrófono Cable de alimentación Soporte en "U"
Estaciones opcionales
Estaciones Accessorios incluídos en estaciones
RC-M600 2ª estación formato transceptor
OPC-2383 cable interconexión de 10 m
HM-205RB micro-altavoz
HM-229B Commandmic color negro
OPC-1540 Cable interconnexión 6,1 m
HM-229W Commandmic color blanco
colgador micrófono, soporte en "U"; cable alimentación
Accesorios opcionales
OPC-1541
Cable ext.HM-229, 6.1 m
UT-112
Placa de Secrafonía
OPC-2377
Cable Ext, RC-M600, 10 m
MB-75
kit de empotrar
OPC-2384
Cable adapt obligatorio en HM-229
HM-205RB
Micro-altavoz
SP-37
Bozina 30 W
UX-241
Antena GNSS

  Equipos de Banda Lateral Marina Abajo Arriba


  Icom
IC-M804   (clase E) códigos:   IC-M804     sin acoplador
IC-M804-PAK     kit completo
IC-M804

pantallas del GM800
Pantallas del M804
Descripción: Equipo de Banda Lateral &Úacute;nica, BLU, con pantalla TFT de color y DSC clase E . La pantalla de 4,3 pulgadas TFT visble en casi 180º - también en modo nocturno. El receptor DSC vigila contínuamente los 6 canales de DSC de manera cíclica. Puede guardar hasta 100 números de MMSI con nombre para hacer llamadas. Graba 2 minutos de audio recibido para poderlo reproducir cunado no se haya entendido bien. La combinación de las teclas definidas por el software y las de flecha facilitan la operativa. El IC-M804 ha pasado las rigorosas pruebas de calidad de ambiente y los procesos de garantía de calidad que, juntamente con su diseño, está hecho para proporcionar un funcionamiento fiable y duradero en las condiciones ambientales más adversas. Incorpora receptors GNSSque incluye GPS, GLONASS y la funci&ocute;n SBAS. Se interconecta por NMEA2000 y NMEA0183/-HS.

Características principales:
Bandas: Tx: 1,6~27,5000 MHz (canales marinos ITU)
Rx: 0,5~29,9999 MHz (banda continua)
Frecuencias:
(DSC)
2,1875, 4,2075, 6,3120, 8,4145, 12,5770, 16,8045 MHz
Modulaciones: [TX/RX]J3E (USB), J2B (AFSK), F1B(FSK)
[RX] J3E (LSB), A1A (CW), H3E (AM)
Modulación:
(DSC)
F1B
Potencia: 125 W(PEP) (4,0~27,5 MHz)
85 W (PEP) 1,6~3,999 MHz
Sensibilidad:
J3E, A1A
(20 dB SINAD)
30 dBµV fem (0,5~1,599 MHz)
8 dBµV fem (1,6~29,999 MHz)
Alimentación: 12 Vcc(10,8~15,6 V) / 24 Vcc(21,6~31,2 V) Consumo: TX: ≤ 40 A @12V ≤20 A @24V (@ 1,1 kHz i 1,7 kHz ent. àudio)
RX: ≤6 A @12 V; 3A @24V (sonido máximo)
Estanqueidad: U. de Control: IPX7 Audio: 4 W (con altavoz de 4 Ω)
2 W (con altavoz de 8 Ω)
Peso: Transceptor: 8,6 Kg;(aprox.)
U. Control:   760 g. (aprox.)
Tamaño: Transceptor: 367 × 95 × 260 mm
U. Control:   274 × 114 × 86 mm
Datos: NMEA2000 / NMEA 0183

estanqueitat
Sólo Unidad de Control

Folleto

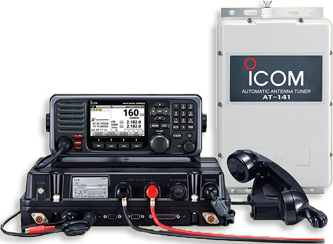

GM800
Nº Homologación
34.0002
Accesorios incluidos:
Micrófono de mano
Cable de Alimentación
MB-108
Antena GNSSUnidad de control y cableKit del soporte de la Unidad de Control
Accesorios y opcionales:
AT-141
Acoplador de antena
MB-108
kit de piezas de montaje
HS-98#17
micro-teléfono
HM-214H
Micréfon de mano
SP-24E
Altavoz externo
OPC-1465
10 m cable connexión acoplador↔Transceptor
Imagen de Accesorios
Accesorio

  Equipos con marca del Timón Abajo Arriba
La línea de equipos de radiocominicaciones GMDSS - SOLAS de Icom incluye el GM600 como transceptor de VHF y el IC-GM1600 como portátil de VHF para la lancha de supervivencia o balsa salvavidas. Todos ellos cumplen la directiva europea para equipos marinos, MED, o "Marca del Timón" requerida en embarcaciones con pabellones de los países de la UE Marca del Timón
Área Marítima Equipos Fijos Equipos portátiles Otros Equipos
A1: 60 MN = dentro la cobertura del VHF desde las estaciones costeras VHF: GM600
Radio Bidireccional para la lancha: IC-GM1600
un segundo equipo si el barco desplaza 300-500 Toneladas (GT) y,
un tercer equipo para barcos de pasaje o que desplace ≥500 GT
SART (Transpondedor de búsqueda y Rescate)
Receptor Návtex
EPIRB de 406 MHz (Radiobaliza)
Estación INMARSAT
A2: 200 MN = Dentro de la cobertura de la Onda MediaVHF: GM600;
A3: Zona oceánica con cobertura de INMARSAT. Entre las latitudes de 70º Norte y 70º Sur VHF: GM600
A4: Regiones polares - fuera de la cobertura de INMARSAT 1 x VHF DSC clase A: GM600
2 x HF/OM DSC clase A


Icom
IC-GM1600E Código: IC-GM1600#31

IC-GM1600E
Descripción: Portátil con homologación GMDSS, timón, para la balsa salvavidas y seguridad. Cumple las resoluciones IMO correspondientes, con la pila de litio opcional permite funcionar más de 8 horas (6/60 RX, 6/60 TX,48/60 espera), LCD de amplia visibilidad, teclado grande, carcasa amarilla de alta visibilidad, LED indicador brillante, función VOX disponible para la operativa de diario (requiere micrófono accesorio).

Banda VHF Marina, canales: 6, 8, 9,10, 11, 12, 13, 14, 15, 16, 17, 67, 68, 69, 71, 72, 73, 74, 77
Potencia 2W - 1W
Sensibilidad (20dB SINAD) -2dBµV típica
Estanqueidad Cumple las resoluciones IMO A-809(19), A.694 (17) i especificaciones relacionadas
Peso aprox. 385g con BP-234
Tamaño 65 x 44 x 145 mm
Durada en funcionamiento 8 horas (6/60 RX, 6/60 TX,48/60 espera) con la pila BP-234

Accesorios incluidos (varían según la versión)
Batería Cargador lento Antena Colgador
BP-252 Li-ión recargable
BC-173
FA-S61V (fija)
MB-103Y

BC-147SE
  pinza de cinturón
    cinta de seguridad
Accesorios opcionales
Baterías Cargador bat. Li-ión Micrófono Colgador
BP-234 lítio (pila)
CP-23L, ó
HM-202
MB-103Y
BP-252 Li-ión recargable
BC-173 +
Microauriculares

BC-147SE
HS-94  /HS-95  /HS-97 +
+ OPC-1392

Folleto
IC-GM1600E
Nº homologación
53.0030
GM-1600 seguridad
Imagen de Accesorios
Accesorio


Icom En curso de actualitzación a la nueva normativa

GM600 VHF clase A Código: GM600

IC-M600
Transceptor VHF GMDSS DSC clase A con los requisitos SOLAS y con las últimas funcionalidades, pantalla LCD TFT de 4,3 pulgadas color con gran ángulo de visión con modo diurno/nocturno. Cumple con la directiva "Wheel Mark" de equipamiento marítimo 2014/90/EU, frontal estanco IPX7, guarda hasta 100 MMSI, 75 de individuales y 25 de grupos, con nombre de hasta 10 carácteres para llamadas DSC rápidas, claridad de audio y una interfaz que facilita la nevegación y acceso a los menús.
Está homologado con fuente de alimentación externa que impide cortes momentaneos de corriente y con masa flotante lo cual también lo adapta para trabajar a 12 o 24 V de tensión de batería.
Características principales

Banda VHF Marina, canales internacionales, 2 y 4 dígitos DSC Clase D, ch 70
AIS RX: 161,975 y 162,025 MHz
Potencia 25W - 1W (@ 13,8Vcc) Sensibilidad FM(20dB SINAD) -5 dBµV típica
Potencia de Audio >15 W @ 10% distorsión sobre 4 Ω Sensibilidad DSC (1%BER) -3 dBµV típica
Alimentación 13,8 Vcc (10,8~15,6Vcc) Consumo (máx.) RX:8,0 A (con máx. audio); TX:6,0 A (25W)
Estanqueidad IPX8 Marge térmico desde -20ºC hasta +60ºC
Pes aprox. 1510 gr Tamaño 274 × 114 × 148,25 mm

NMEA2000 y NMEA0183: RMC, GGA, GNS, GLL y VTG
  convierte datos GPS de NMEA0183 a NMEA2000
Timó   IPX7
Folleto
GM600
Nº homologación
51.0026
Prestacions GM600

Imagen de Accesorios
Accesorio
Accesorios incluídos (puede variar según la versión)
Micrófono Alimentador Cable alimentación Soporte de montaje
HM-214V
PS-310#01 @ 24V o
PS-310#02 @ 12V
Accesorios opcionales
Microteléfono Alimentador
HS-98
PS-310#01 @ 24V o PS-310#02 @ 12V

  Equipos de Marina homologados ATEX Abajo Arriba

Icom
IC-M87ATEX   Código:  IC-M87ATEX
IC-M87




Folleto
IC-M87ATEX
IC-M87 ATEX
ATEX
ATEX

Nº homo-
logación
52.0111



IC-M87 Marina y Profesional

Imagen de Accesorios
Accesorio

Descripción: Transceptor portátil intrínsecamente seguro que cumple con la directiva 94/9/EC ATEX en la categoría II2G EEx ib IIA T3; de pequeño tamaño, robusto y estanco, homologado para marina y profesional terrestre con batería de larga duración, indicador de 4 niveles de carga, micro-altavoz opcional 'water resist' y de fácil manejo.
Para cumplir es preciso que utilice su batería BP-227AX.
El micro-altavoz HM-138 también está aprobado
El cargador BP-227AX no está aprobado y se debe recargar fuera de atmósferas explosivas.

Gases y vapores de aplicación:

Temp. T1 T2 T3
Class IIA Acetone, Ethane,
Ethylacetate, Ammonia,
Benzene, Acetic acid,
Carbon monoxide,
Methanol, Propane, Toluene
Ethyl alcohol,
i-amyl acetate,
n-butan,
n-butyl alcohol
Benzine,
Diesel-fuel,
Aviation-fuel,
Heating-oils,
n-hexane

Asegúrese que el IC-M87 ATEX sea de la clasificación adecuada para el ambiente del lugar donde se vaya a usar.
Para la venta de estos equipos ATEX se debe firmar un contrato que garantiza que el vendedor conoce el producto.
Estos equipos no pueden ser manipulados ni reparados más que por talleres certificados ATEX.

Bandas

VHF Marina: canales internacionales
Terrestre: 146-174MHz (PMR: 25; 12,5 KHz); saltos PLL:5/6.25/7.5kHz

Canales PMR 22 canales con CTCSS y DTCS
Potencia Marina: 1- 0,5W
PMR: 1 W
Sensibilidad (20dB SINAD) marina: -2dBµV típica; PMR: -4dBµV típica
Estanqueidad IPX7
Peso aprox. 290g con BP-227AX
Tamaño 62 x 39 x 97 mm (sin incluir salientes)
Margen de temp. de funcionamiento –20°C a +55°C
  No está hecho para funcionar bajo el agua
Accesorios incluidos (puede variar según la versión)
Batería Cargador lento Antena Colgador
BP-227AX
BC-152N
FA-S59V
MB-86

BC-147SE
  Cordón de mano

Accesorios opcionales
Baterías Cargador lento * Cargador rápido * Micrófono
BP-227AX
BC-152N +
BC-190 ó
HM-138
(JIS grado 7)

BC-147SE ó
BC-123SE ó

  CP-23L ó OPC-515L CP-23L ó OPC-515L Colgadores
    Cargador múltiple*
MB-86
MB-96N

BC-197 + AD-128 +
MB-98
MB-96F
    BC-157S ó OPC-656
* NO ATEX

  Equipos para la Navegación Abajo Arriba

  State Marine Nàutica
GR-422U NMEA0183   Código: GR-422U

  Antena Receptora de GPS

Descripción: La GR-422U es una antena receptora de GPS construida bajo la norma de estanqueidad IPX7 para instalarse en ambiente exterior marino; se instala sobre cubierta o con la base, sobre una rótula de rosca estándar de marina. Como que los conectores siempre se terminan cortando, ésta se suministra con 5 metros de cable sin ningún conector instalado. Con un amplio margen de alimentación, se puede alimentar directamente a 12 o 24 Vcc con bajo consumo y da sentencias NMEA0183 a la salida con nivel RS-422 (0/5 voltios) para conectar directamente a una o varias entradas (50 mA máximo) o a un distribuidor de señal, si se precisa.




Folleto
GR-422U (NMEA0183)
Nº homo-
logación
98.0847

No SOLAS
  GPS GR-422U


Características Principales

Tensión alimentación: 10~32Vcc (mínima~máxima)   Consumo: 26 mA @ 12 Vcc
Protocolo Salida: NMEA0183   Nivel Salida: RS-422 (0/5V)
Sentencias Salida: GGA, RMC, GSV, GSA   Cable: 5 m apantallado
Estanqueidad: IPX7   Sensibilidad: -159 dBm
Tamaño: Ø 103 mm ↕89 mm con el soporte   Peso: 360 g. (antena, adaptador soporte y cable)
Satélites: 20 canales paralelos   Diferencial: SBAS: WAAS,EGNOS y MSAS


  State Marine Nàutica
GR-2000 NMEA2000   Código: GR-2000

  Antena Receptora de GPS

Descripción: La GR-2000 es una antena receptora de GPS construida bajo la norma de estanqueidad IPX7 para instalarse en ambiente exterior marino; se instala sobre cubierta o con la base, sobre una rótula de rosca estándar de marina, incluye un metro de cable con conector Micro C y se suministra con un cable de extensión de 4,5 metros. Se conecta y se alimenta directamente a la línea de NMEA2000. El receptor es de 56 canales de alta sensibilidad. Entrega las PGN que se relacionan más abajo. Se conecta como un ramal del CANBUS – línea de NMEA2000 – no incluye terminador de línea.




Folleto
GR-2000 (NMEA2000)
Nº homo-
logación
98.0846

No SOLAS
  GR-2000


Características Principales

Tensión alimentación: 9~18Vcc (mínima~máxima)   Consumo: < 90 mA @ 12 Vcc
Protocolo Salida: NMEA 2000   Sensibilidad: -160 dBm (seguimiento)
Estanqueidad: IPX7   Cable: 1 + 4,5 m. conector Micro C
Satélites: 56 canales   Peso: 300 g. (antena y base)
Tamaño: Ø 103 mm ↕89 mm con el soporte   260 g. (cable de extensión)

Datos de Salida PGN (Números de Grupo de Parámetros):
126992 Hora del sistema 129025 Posición, Actualización rápida
129026 COG & SOG RU 129029 Posición, Fecha
129539 GND DOP 129540 Satélites GNS a la vista
127258 Variación Magnética 127250 Rumbo de compás
127251 Proporción de giro 127257 Actitud


  Icom
MA-510TR Códigos:   MA-510TR MA-510TRPACK


Transpondedor de AIS clase B


MA510TR
MA510TR modos día/noche

Pantallas funciones y tamaño
Pantalla

Imagen de Accesorios
Accesorio

Algunas especificaciones
Canales: 87B y 88B por defecto AIS:161,975, 162,025 MHz
Banda RX: Banda: 161,500 MHz ~ 162,025 MHz
Sensibilidad: -110 dBm
Potencia: 2W
Modulación: GMSK
Alimentación: 12 V o 24 Vcc nominal (9,6 a 31,2 V);Negativo a masa
Consumo: TX: 1,5 A, RX: 0,7 A (a 12,0 Vcc)
Peso: 700 g, apróx.
GPS externo: WAAS, EGNOS, MSAS, GAGAN tamaño: Ø 96,2 × alt 225 mm, Cable 10 m

Descripción: Transmisor-receptor de AIS clase B (para embarcaciones no SOLAS). Recibe la información de todos los barcos sean clase A o B y boyas que lleven AIS funcionando y los podrá ver aunque no sean visibles por el radar, a la vez que transmite la información de su barco para que otros barcos le vean. Es un equipo de AIS con pantalla TFT de color, visible en un gran ángulo y aun cuando incida la luz solar directamente. A continuación encontrarán una lista de características remarcables:

  • Pantalla color de alta resolución TFT de 4,3", Barcos potecialmente peligrosos en rojo. Seleccionable modo día y modo noche
  • Pantalla de lista de blancos ("Target") muestra los barcos que están dentro de las 6 MN del CPA Punto Más Cercano de Aproximación y los 60 minutos en tiempo (TCPA)
  • Marcar el blanco y pulsar [Ent] para ver los detalles
  • En modo navegación lo conduce hacia un waypoint concreto o un blanco AIS;
  • Puede guardar hasta 100 wpts
  • Al pulsar [WPT/MOB] el MA510TR marca un waypoint en la posici&ocute;n actual del barco y activa la función de navegaci&ocute;n hacia el sitio donde se ha marcado "Hombre Al Agua"
  • Activa la función de navegaci&ocute;n hacia el lugar donde se ha marcado "Hombre Al Agua"
  • Estando conectado con una radio Icom compatible permite hacer una llamada individual DSC de voz a una embarcación blanco de AIS
  • Con cable USB y programa externo se puede extraer la lista de los blanco AIS
  • Receptor GPS con función SBAS integrado en el MA-510TR; la antena incluye 10 m de cable
  • Conecta en NMEA2000 y NMEA0183
  • Al entrar en zona de colisión para CPA o TCPA el icono del blanco parpadea y suena un pitido que se puede hacer audible en otro lugar del barco con accesorios de àudio.
  • Incorpora el modo silecioso para no transmitir la posición y no ser visto mientras sigue recibiendo la informeción de los otros barcos
  • Otras funciones como diferentes idiomas, incluyen el castellano, alimemntación 12 V o 24 V; alarma de ancla, Impermeable IPX7.
  • Panel posterior
  • Tamaño
Accesorios incluídos
Antena de GPS
Cable de alimentación
Kit de soporteConector de accesorios
Accesorios opcionales
MB-132, kit para empotrar
MB-75, kit para empotrar
Intefaz de datos
USB (Tipo B Mini)GGA, GNS, GLL, GSA, GSV, RMC, VTG, VDM, VDO, ACA, ACS, ALR, TXT
NMEA 2000™Entrada: 059392/904, 060160/416/928, 065240, 126208/996, 129026/029/545
Salida: 059392/904, 060416/928, 126208/464/993/996/998, 129026/029/038/039/040/041/539/540/545/792/793/794/797/798/801/802/803/805/806/807/809/810/811
Entrada/Salida NMEA 0183 Entrada/Salida 4800-38400 bps
Sentencias NMEA 0183Salida: GGA, GNS, GLL, GSA*1, GSV*1, RMC, VTG, GBS, DTM, DSC
GGA, GNS, GLL, RMC, VTG, GBS*2, DTM
Salida NMEA 0183 AIS38400 bps // VDM, VDO, ACA, ACS, ALR, TXT
*1 sólo 38.400 bps. *2 Si la señal de GPS no incluye la sentencia GBS, no acepta señal del GPS externo.


Folleto
MA-510TR
Nº homo-
logación
57.0073



Vean también las antenas para AIS pinchando aquí

  Otros equipos de Marina Abajo Arriba

Icom
Radar MR-1010 R IIcódigo:   MR-1010RII
pantallas:
MR-1010RII_V.png Descripción:
  • El radar MR-1010RII incluye un ARPA simplificado, una pantalla de color LCD TFT 10,4" de resolución 480 x 640 píxeles, de ancho ángulo de visión con la fiabilidad de la fabricación japonesa. La antena radome de 4 kW para 36 millas de alcance.
  • El sistema ARPA para prevenir colisiones puede hacer seguimiento automático de hasta 5 blancos cuando entren dentro del área de vigilancia y hasta 10 seleccionados manualmente. Cuando un blanco entra en previsión de colisión avisa mediante mensaje y sonido de alarma.
  • Estando conectado a una radio con DSC, cuando se recibe una llamada de DSC el mensaje se transfiere a la pantalla del radar; se pueden gestionar hasta 20 mensajes. También puede mostrar el waypoint de Hombre al Agua activado.
  • Igualmente, estando conectado a un AIS externo puede mostrar hasta 100 iconos de blancos AIS sobre la imagen del radar y los datos del seleccionado.
  • Interfaz de usuario intuitiva y en varios idiomas (español, inglés, ...)
  • Posibilidad de una pantalla externa para reproducir la imagen de la pantalla
  • Otras funciones son:
    • Pantalla de Día / pantalla de Noche
    • Elección del juego de colores de la imagen
    • Función TLL: marcar wpts con iconos en la imagen del radar para transferirlos vía NMEA0183 a dispositivos externos
    • Función d'estela real: anula el movimiento del propio barco a fin de mostrar el movimiento real de los otros
    • Alimentación 10,2 ~ 42V
    • 2 alarmas programables
Accesorios opcionales:
OPC-2340:
Cable de antena de 30 metros
UX-252:
Kit para la segunda pantalla

Folleto:Homologación:
MR-1010RII 86.0639

Imagen de Accesorios
Accessori



Vean también todas las antenas de marina clicando aquí



Vídeos
Abajo Arriba


V í d e o s   D e m o s t r a t i v o s

Menú Vídeo Menú



  A la cabecera Arriba
